Краны газовые » Краны шаровые ТК » ОПИСАНИЕ: стальной шаровый кран БАЛЛОМАКС сварка/сварка
Стальные шаровые краны сварные БАЛЛОМАКС
 |
Назначение: стальные шаровые краны БАЛЛОМАКС сварка/сварка получили применение в системах газораспределения и магистралях природного газа с рабочим давлением до 12 бар.
Тип присоединения: кран устанавливается на трубопроводе в любом положении в местах, доступных для эксплуатации. Рабочая температура среды от -20 °С до +80 °С. Не требует технического обслуживания.

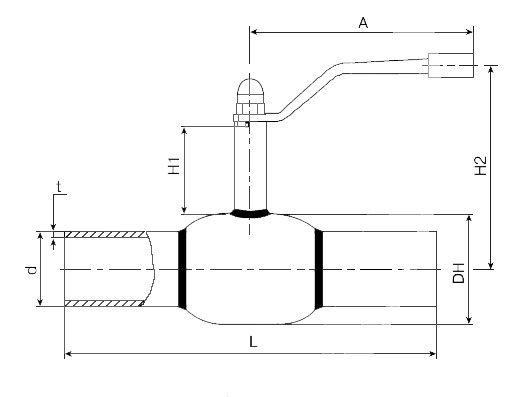

Основные технические характеристики стальных шаровых кранов сварных БАЛЛОМАКС Ду 10-50
|
Ду (мм) |
Номер по каталогу |
Проходной Ду |
DH (мм) |
d (мм) | t (мм) |
L (мм) |
H1 (мм) |
H2 (мм) |
А (мм) | Масса (кг) |
|
10 |
КШГ 70.101.010 |
10 |
38 |
17,2 | 1,8 |
210 |
50 |
116 |
140 |
0,8 |
|
15 |
КШГ 70.101.015 |
10 |
38 |
21,3 | 2,0 |
210 |
50 |
116 |
140 |
0,8 |
|
20 |
КШГ 70.101.020 |
15 |
42 |
26,9 | 2,3 |
230 |
47 |
115 |
140 |
0,8 |
|
25 |
КШГ 70.101.025 |
20 |
51 |
33,7 | 2,6 |
230 |
47 |
120 |
140 |
1,0 |
|
32 |
КШГ 70.101.032 |
25 |
57 |
42,4 | 2,6 |
260 |
48 |
124 |
140 |
1,4 |
|
40 |
КШГ 70.101.040 |
32 |
76 |
48,3 | 2,6 |
260 |
41 |
129 |
180 |
2,1 |
|
50 |
КШГ 70.101.050 |
40 |
89 |
60,3 | 2,9 |
300 |
41 |
135 |
180 |
3,0 |

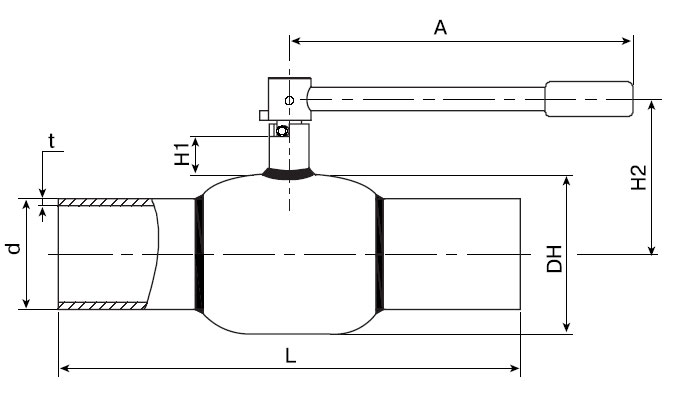

Основные технические характеристики стальных шаровых кранов сварных БАЛЛОМАКС Ду 65-100
|
Ду (мм) |
Номер по каталогу |
Проходной Ду |
DH (мм) |
d (мм) | t (мм) |
L (мм) |
H1 (мм) |
H2 (мм) |
А (мм) | Масса (кг) |
|
65 |
КШГ 70.102.065 |
50 |
108 |
76,1 | 2,9 |
360 |
66 |
144 |
275 |
4,5 |
|
80 |
КШГ 70.102.080 |
65 |
127 |
88,9 | 3,2 |
370 |
66 |
154 |
275 |
6,0 |
|
100 |
КШГ 70.102.100 |
80 |
152 |
108,0 | 3,6 |
390 |
81 |
365 |
365 |
9,7 |

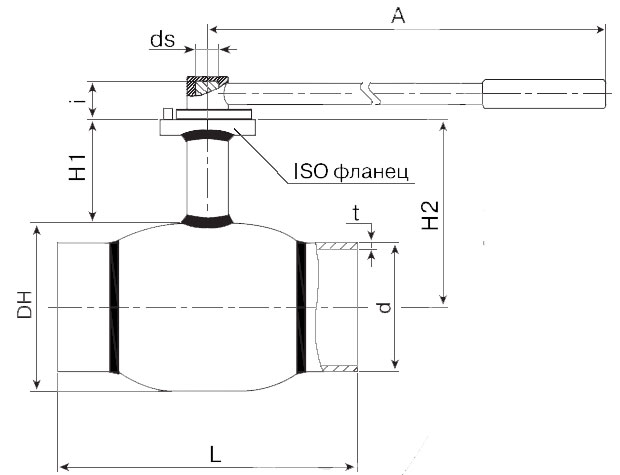

Основные технические характеристики стальных шаровых кранов сварных БАЛЛОМАКС Ду 125-500
|
Ду (мм) |
Номер по каталогу |
Проходной Ду |
DH (мм) |
d (мм) |
t (мм) |
L (мм) |
H1 (мм) |
H2 (мм) |
ds (мм) |
i (мм) |
А (мм) |
Масса (кг) |
|
125 |
КШГ 71.102.125 |
100 |
178 |
139,7 |
3,6 |
390 |
132 |
221 |
24 |
40 |
365 |
17,3 |
|
150 |
КШГ 71.102.150 |
125 |
219 |
159 |
4,0 |
390 |
135 |
245 |
30 |
50 |
650 |
26,9 |
|
200 |
КШГ 71.102.200 |
150 |
267 |
219,1 |
4,5 |
390 |
155 |
289 |
30 |
60 |
900/** |
43,5 |
|
250 |
КШГ 71.102.250 |
200 |
355,6 |
273,0 |
5,0 |
630 |
128 |
306 |
50 |
84 |
** |
115,0 |
|
300 |
КШГ 71.102.300 |
250 |
457 |
323,3 |
5,6 |
710 |
108 |
336 |
60 |
105 |
** |
195,0 |
