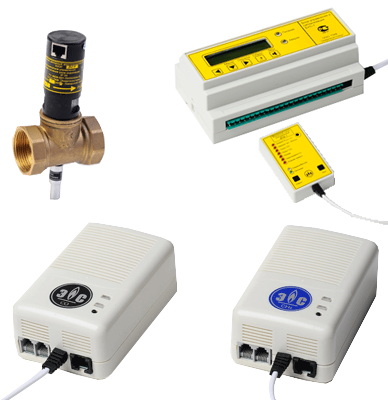

Система поквартирного контроля загазованности КРИСТАЛЛ-4



Система поквартирного (адресного) контроля загазованности КРИСТАЛЛ-4 состоит из нескольких подсистем контроля загазованности, объединенных системой диспетчеризации и передачи данных. Система предназначена для организации и обеспечения адресного контроля загазованности в нескольких помещениях одновременно.

Среди основных функций СКЗ «Кристалл-4» стоит отметить следующие:

  • Объединение в одну СКЗ несколько автономных СКЗ, причем среди последних могут быть представлены и системы, работающие с природным газом, и системы, рассчитанные на СО и природный газ. В обоих случаях число датчиков может быть различным.
  • Присоединение к автономной системе, которая входит в состав СКЗ, различных исполнительных устройств.
  • Вывод сигнализации отдельной автономной системы на единый контролирующий пункт – БУС.
  • Присвоение любой из автономных систем СКЗ индивидуального адреса.
  • Как только критические значения концентрации газа в одном из мест системы будут достигнуты, произойдет отображение на БУСе аварии по каждому отдельному адресу.
  • Подключение клапана КЗЭГ к БУСу, который позволит своевременно остановить поток газа (непосредственно на входе в помещение).
  • Присоединение к БУСу вспомогательных устройств-сигнализаторов опасности. Единственное условие – объединять однотипные датчики в цепь необходимо последовательно, поскольку число подключений к Блоку строго ограничено.
  • Подключение к любой автономной системе GSM-модема, который позволяет в случае возникновения чрезвычайной ситуации сообщить о ней на 2 тел. номера.
  • Подключение GSM-модем к главному Блоку, чтобы передавать информацию о ЧП по GSM-каналу, указывая тип чрезвычайного происшествия и адрес. В качестве принимающих устройств могут выступать ПК с GSM-модемом, ВПК-2-GSM или же телефонный аппарат GSM-стандарта.
  • Единовременная передача данных посредством GSM-каналу с GSM-модема, который устанавливается в автономном помещении/квартире, и аналогичного модема, который подключается к БУС. Причем оба этих процесса осуществляются совершенно независимо.

Схема подключения
