Кран шаровый КШ (тип ГШК) муфтовый
 |
|
Краны предназначены в качестве запорных устройств наружного и внутреннего применения на трубопроводах, транспортирующих неочищенный от механических примесей неагрессивный природный газ по ГОСТ 5542-87, сжиженные углеводородные газы, жидкие и газообразные нефтепродукты, вода.

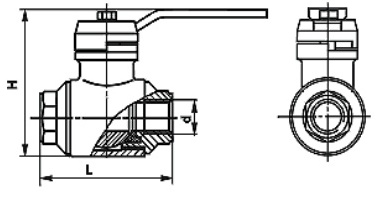

Технические характеристики
|
ОБОЗНАЧЕНИЕ |
РАЗМЕРЫ |
МАССА, | |||
|
DN |
L |
H |
d | ||
| КШ-15м | 15 | 80 | 110 | G 1/2"-В | 0,9 |
| КШ-20м | 20 | 106 | 110 | G 3/4 "-В | 1,0 |
| КШ-25м | 25 | 106 | 127 | G1"-В | 1,5 |
| КШ-32м | 32 | 120 | 127 | G1 1/4"-В | 1,8 |
| КШ-40м | 40 | 120 | 160 | G1 1/2"-В | 3,5 |
| КШ-50м | 50 | 148 | 160 | G2" -В | 3,8 |
|
Наименование параметра |
Значение параметра |
| Рабочее давление,max МПа (кгс/см2) | 2,5(25) |
| Рабочая температура окружающей среды, 0С | от -40 до +80 |
| Герметичность затвора по ГОСТ 9544-93 | А |
| Направление потока среды | любое |
| Материал корпусных деталей | сталь |
| Материал шара | нерж. сталь |
| Уплотнитель затвора | фторопласт |
