Стальной шаровый кран БАЛЛОМАКС (резьбовой)
 |
Назначение: стальные шаровые краны БАЛЛОМАКС Ду 10-50 Ру 40 резьба/резьба получили применение в системах газораспределения и магистралях природного газа с рабочим давлением до 12 бар.
Тип присоединения: кран устанавливается на трубопроводе в любом положении в местах, доступных для эксплуатации. Рабочая температура среды от -20 °С до +80 °С. Не требует технического обслуживания.

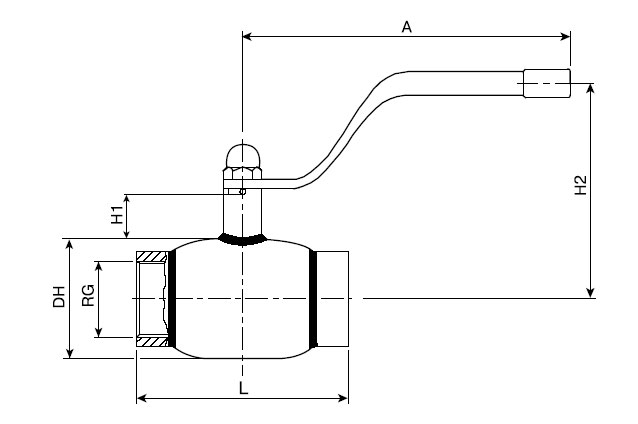

Основные технические характеристики резьбового стального шарового крана БАЛЛОМАКС
Стальные шаровые краны BROEN BALLOMAX® Ду 10-50 Ру 40 резьба/резьба, КШГ серия 70.100
|
Ду (мм) |
Номер по каталогу |
Проходной Ду |
RG |
DH (мм) |
L (мм) |
H1 (мм) |
H2 (мм) |
А (мм) | Масса (кг) |
|
10 |
КШГ 70.100.010 |
10 |
3/8" |
38 |
65 |
50 |
116 |
140 |
0.6 |
|
15 |
КШГ 70.100.015 |
10 |
1/2" |
38 |
65 |
50 |
116 |
140 |
0.6 |
|
20 |
КШГ 70.100.020 |
15 |
3/8" |
42 |
75 |
47 |
115 |
140 |
0.7 |
|
25 |
КШГ 70.100.025 |
20 |
1" |
51 |
90 |
47 |
120 |
140 |
0.9 |
|
32 |
КШГ 70.100.032 |
25 |
1 1/4" |
57 |
105 |
48 |
124 |
140 |
1.2 |
|
40 |
КШГ 70.100.040 |
32 |
1 1/2" |
76 |
120 |
41 |
129 |
180 |
1.9 |
|
50 |
КШГ 70.100.050 |
40 |
2" |
89 |
145 |
41 |
135 |
180 |
2.9 |
Примечание:
- Краны шаровые Ду 10-50 поставляются в комплекте с рукояткой.
- *Размеры ISO-фланца, типы приводов см. на стр. 45-57.
Спецификация:
Корпус крана: Сталь P235GH / 09Г2С
Шар: Нержавеющая сталь
Уплотнение шара: Седловое уплотнение с нитриловым кольцом
Уплотнение по штоку: Витон, нитрил
