Манометры низкого давления КМ 11, КМ 21, КМ 22
 |
|
Напоромер (манометр КМ или манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.
Принцип действия газовых манометров низкого давления КМ основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра.
Область применения напоромеров: газораспределение, котельное оборудование, медицинское оборудование, лабораторное оборудование, обеспечение контроля окружающей среды, охраны здоровья, при проведении геодезических работ.
|
Манометры |
Диаметр |
Класс точности |
Пределы |
Подключение |
| Манометр КМ-11 | 63 | 2,5 | 0…6 / 10 / 16 / 25 / 40 / 60 | М12х1,5 |
| Манометр КМВ-22 | 100 | 1,5 | −1…1,5; −1…3 | G1/2 или М20х1,5 |
| Манометр КМ-22 | 100 | 1,5 | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | G1/2 или М20х1,5 |

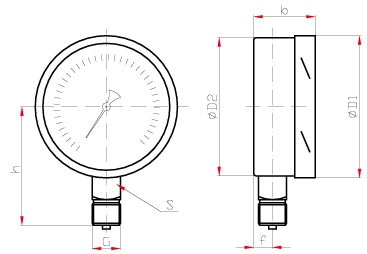

Стандартное исполнение 63 мм (радиальное присоединение)

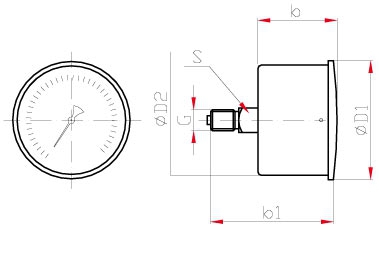

Стандартное исполнение 63 мм (осевое присоединение)

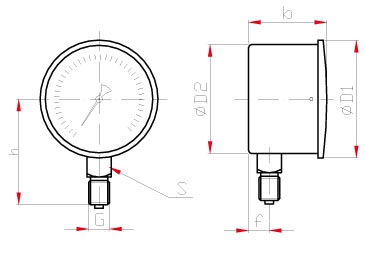

Стандартное исполнение 100 мм (радиальное присоединение)
Основные размеры (мм), вес (кг)
|
Диаметр |
D1 |
D2 |
h |
S |
G |
b |
f |
b1 |
Вес |
| 63 | 65 | 65 | 60 | 14 | М12х1,5 | 45 | 11 | 71 | 0,18 |
| 100 | 101 | 99 | 86 | 22 | G1/2 или М20х1,5 | 50 | 16 | - | 0,49 |
