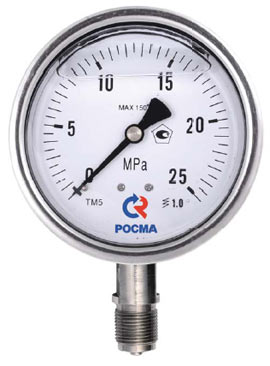

Манометры коррозионностойкие ТМ 321, ТМ 621
 |
|
Промышленные манометры полностью из нержавеющей стали. Предназначены для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизирующихся измеряемых сред с температурой до 150 °C, так же при агрессивной окружающей среде.
При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом.
|
Манометр |
Диаметр |
Класс точности |
D1 |
D2 |
h |
S |
G |
b |
e |
f |
b1 |
Вес |
Вес с заполнением |
| Манометр ТМ-321 |
63 |
1,5 |
68 | 58 | 58 | 12 | G1/4" или М12х1,5 | 35 | 6 | 15 | 52 | 0,159 |
0,247 |
| Манометр ТМ-621 |
150 |
1,0 |
161 | 150 | 122 | 17 | G1/2" или М20х1,5 | 52 | 18 | 30 | 99 | 0,96 |
1,68 |
Технические характеристики манометров коррозионностойких
|
Наименование параметра |
Значение |
| Предел измерений, кгс/см2 | -1-0; -1-1,5…24; 0-1…60; 0-100…1000 |
| Рабочие диапазоны | - постоянная нагрузка: 3/4 шкалы - переменная нагрузка: 2/3 шкалы - кратковременная нагрузка: 110% шкалы |
| Рабочая температура | Окружающая среда: -20…+60оC. (глицерин) -40…+60оC. (силикон) -50…+60оC. (без заполнения) |
| Температура измеряемой среды | до +150 °С (без заполнения) до +100 °С (с заполнением) |
| Измерительный элемент, стрелочный механизм, штуцер | нержавеющая сталь |
| Корпус | IP 54, нержавеющая сталь |
| Кольцо | Байонетное кольцо, нержавеющая сталь |
| Циферблат | Алюминий, белый, шкала черного цвета |
| Стрелка | Алюминий, черного цвета |
| Стекло | Пластиковое безопасное стекло |
| Марка стали |
Корпус, кольцо и механизм - 08Х18Н10 |
| Дополнительные опции | Другие присоединительные резьбы Специальные шкалы (двойные и т.д.) Передний и задний фланцы Гидрозаполнение Регулировка «0» |
