Манометры » Измерители давления ПРОМА-ИДМ » ОПИСАНИЕ: Манометры технические ТМ110, ТМ210, ТМ310, ТМ510, ТМ610
Манометры технические ТМ 110, 210, 310, 510, 610
|
|
|
Назначение технических манометров: манометры технические ТМ-110, ТМ-210, ТМ-310, ТМ-510, ТМ-610 применяется для измерения давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
|
Манометры |
Диаметр |
Класс точности |
р |
S |
G |
D1 |
D2 |
b |
e |
f |
b1 |
Вес, кг |
|
Манометр технический ТМ-110 |
40 |
2,5 |
36 |
12 |
G1/8", M10х1 |
42 |
41 |
25 |
9 |
8 |
40 |
0,06 |
|
Манометр технический ТМ-210 |
50 |
2,5 |
46 |
14 |
G 1/4", M12x1,5 |
53 |
51 |
28 |
10 |
10 |
44 |
0,09 |
|
Манометр технический ТМ-310 |
63 |
1,5 |
52 |
14 |
G1/4", M12х1,5 |
63 |
62 |
29 |
15 |
12 |
49 |
0,14 |
|
Манометр технический ТМ-510 |
100 |
1,5 |
88 |
22 |
G 1/2", M20x1,5 |
100 |
98 |
36 |
18 |
14 |
70 |
0,34 |
|
Манометр технический ТМ-610 |
150 |
1,5 |
110 |
22 |
G 1/2", M20x1,5 |
152 |
150 |
47 |
19 |
14 |
79 |
0,75 |
Технические характеристики манометров ТМ
|
Наименование параметра |
Значение |
|
Диапазон показаний давлений, МПа | |
|
ТМ-*10 |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ-*10 | -0,1…0 |
| ТМВ-*10 | -0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| Рабочие диапазоны | - постоянная нагрузка: 3/4 шкалы - переменная нагрузка: 2/3 шкалы - кратковременная нагрузка: 110% шкалы |
| Рабочая температура | Окружающая среда: - 60 ... + 60оС Измеряемая среда: до +150оС |
|
Измерительный элемент, стрелочный механизм |
- медный сплав - нержавеющая сталь (опция) |
|
Корпус |
IP40, сталь 10, цвет черный |
| Кольцо | сталь 10, цвет черный |
| Чувствительный элемент | медный сплав |
| Трибко-секторный механизм | медный сплав |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стрелка | Алюминий, черного цвета |
| Стекло | Инструментальное стекло |
| Штуцер | Латунь |
ОСНОВНЫЕ РАЗМЕРЫ

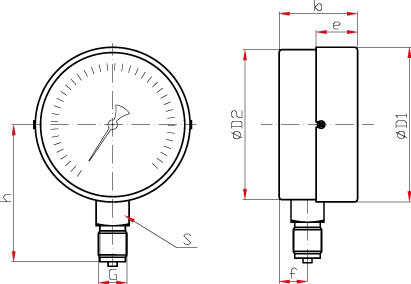

Стандартное исполнение (радиальное присоединение)

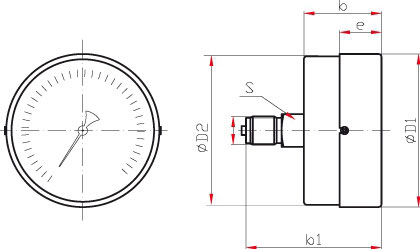

Стандартное исполнение (осевое присоединение)

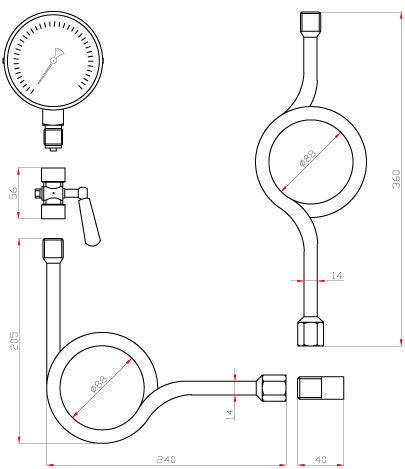

Схема монтажа манометра
