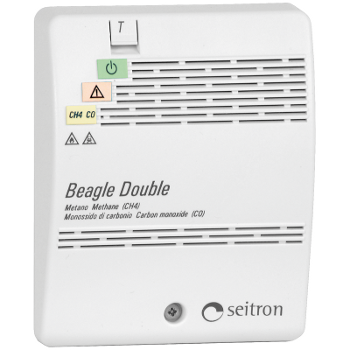

Сигнализатор загазованности Seitron RGD CM0 MP1 Beagle Double
 |
|
Описание сигнализатора RGD CM0 MP1 Beagle Double
Не внесен в реестр СИ
При первом включении RGDCM0MP1 Beagle Double требуется около минуты для готовности к работе: на лицевой панели сигнализатора мигают белый и жёлтый светодиоды и включается зелёный светодиод. При готовности RGD CM0 MP1 к работе на лицевой панели остается включённым только зелёный светодиод.
На стационарном сигнализаторе RGDCM0MP1 Beagle Double присутствует кнопка «Т», которая имеет двойную функцию: тест и имитация тревоги. Нажимая кнопку «Т» в течение 1 секунды сигнализатор входит в функцию тревоги: зелёный светодиод мигает, звуковая сигнализация и реле отключаются на 10 минут, после чего RGDCM0MP1 Beagle Double автоматически возвращается в нормальное рабочее состояние, которое предусматривает в случае тревоги, включение реле и звуковой сигнализации. Держа кнопку «Т» нажатой в течение 10 секунд сигнализатор входит в функцию тестирования. При этом происходит проверка работы выходного реле, звуковой и световой сигнализации.
Стационарный сигнализатор на угарный (CO) и природный (CH4) газ RGDCM0MP1 Beagle Double снабжён функцией задержки для необходимой стабилизации чувствительного элемента после тревоги, когда на прибор подаётся напряжение или при повторной подаче напряжения.
В стационарном сигнализаторе RGD CM0 MP1 Beagle Double присутствует система автодиагностики чувствительного элемента - включение жёлтого светодиода:
- поломка чувствительного элемента;
- плохой контакт чувствительного элемента.
При наличии концентрации метана, превышающего значения установленного порога срабатывания (40 % НКПР), включается красный светодиод, и после задержки около 40 секунд срабатывает реле и включается звуковая сигнализация. К реле может быть подключено сигнализирующее устройство или исполнительное оборудование (газовый клапан-отсекатель).
При наличии концентрации угарного газа, превышающей заданный порог срабатывания (50 ppm), включается голубой светодиод и после задержки около 40 секунд включается звуковая сигнализация и срабатывает реле.
Технические характеристики RGD CM0 MP1 Beagle Double
|
Характеристика |
Значение |
| Напряжение питания | (ток частотой 50 Гц), В 220 ± 10 % |
| Потребляемая мощность, | W 1,5 |
| Тип чувствительного элемента | SnO2 полупроводник |
|
Порог срабатывания: | |
| - метан (CH4), % НКПР | 40 ± 8 |
| - угарный газ (CO) ), ppm | 50 ± 10 |
| Выход реле (при напряжении 250 В), А | 5 |
|
Световая индикация: | |
| - работа | зелёный светодиод |
| - сигнализация CH4 | красный светодиод |
| - сигнализация CO | голубой светодиод |
| - поломка | жёлтый светодиод |
| - сигнализация CH4+CO | красный / голубой светодиод |
| Время задержки срабатывания реле, сек. | 40 |
| Срок службы элемента, лет | 5 |
| Рабочая температура, °C | от 0 до +40 |
| Степень защиты | IP42 |
| Габаритные размеры RGD CM0 MP1 Beagle Double, мм | 85×107×38 |
| Масса RGDCM0MP1 Beagle Double, г | ~260 |
