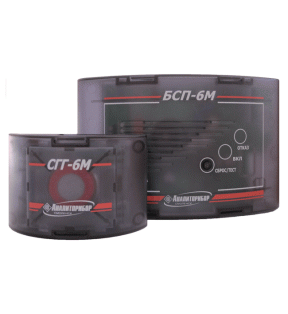

Стационарный сигнализатор горючих газов СГГ-6М

Сигнализатор горючих газов СГГ-6М – это стационарный автоматический прибор непрерывного действия, который предназначен для контроля за довзрывоопасными концентрациями природного газа (метан) или сжиженного газа (пропан-бутановая смесь) в воздухе.

СГГ-6М осуществляет непрерывное измерение довзрывоопасной концентрации горючего газа в воздухе рабочей зоны с выдачей звуковой и световой сигнализации при превышении концентрацией предварительно установленных пороговых значений и формированием управляющего воздействия для включения (отключения) исполнительных устройств посредством контактов реле. В качестве исполнительного устройства рекомендуем использовать клапана электромагнитные КЭГ-9720.

Область применения сигнализатора – жилые, бытовые, административные, общественные, производственные и другие помещения, оборудованные газогорелочными устройствами, работающими на природном (ГОСТ 5542-87) или сжиженном (ГОСТ 20448-90) газах.

Принцип работы: термохимический.

Способ забора пробы: диффузионный.

Тип сигнализатора: стационарный.

Рабочее положение:  вертикальное.

Сигнализатор представляет собой стационарный одноблочный прибор непрерывного действия. Работает совместно с блоком сигнализации и питания БСП-6М ИБЯЛ.418471.001 ТУ, предназначенным для питания сигнализатора от сети переменного тока, выдачи световой и звуковой сигнализации и формирования управляющего воздействия включения (отключения) исполнительных устройств, например, клапанов электромагнитных КЭГ-9720 или других клапанов-отсекателей.

Сигнализатор СГГ-6М устойчив к воздействию неопределяемых компонентов (см. таблицу).

Технические характеристики сигнализаторов СГГ-6М

Характеристики

Значения

Примечание

Пороги срабатывания сигнализации (по метану), % НКПР

10

20

устанавливается потребителем

Абсолютная погрешность, % НКПР, не более

± 5



Время срабатывания сигнализации, с, не более

15

при превышении сигнальной концентрации в 1,6 раза

 Время работы без контроля и регулировки порога срабатывания сигнализации, лет



1



Расстояние между СГГ-6М и БСП-6М, м

до 200



Рабочий температурный диапазон, °С

от - 10 до +50



Степень защиты

IP30



Время прогрева сигнализатора, мин., не более

5



Габаритные размеры, мм, не более

70х60х100



Масса, кг, не более

0,5



Блок сигнализации и питания БСП-6М, предназначен для питания сигнализатора СГГ-6М ИБЯЛ.413531.010 ТУ, выдачи световой и звуковой сигнализации при получении сигнализации “Аварийная”, с одновременным переключением "сухих" контактов реле и управления клапанами электромагнитными КЭГ-9720.

Основные технические характеристики БСП-6М

Характеристики

Значения

Примечание

Рабочий температурный диапазон, °С

от -10 до +50



Напряжение питания, В

от 150 до 253

50 Гц

Потребляемая мощность, ВА, не более

6



Нагрузочная способность реле

5 А, 220 В



Номинальное выходное напряжение, В

12

для питания СГГ-6М

Уровень звукового давления, дБ, не менее

70

расстояние 1 м от блока

Время задержки срабатывания, с, не более

0,3



Габаритные размеры, мм, не более

200х70х140

масса 0,8 кг


Достоинства:

  • увеличенный средний полный срок службы датчика - 5 лет;
  • широкий температурный диапазон - 10 до +50 оС;
  • возможность самостоятельно устанавливать пороги срабатывания (10 или 20% НКПР);
  • стоимость блока датчика соизмерима со стоимостью вторичной поверки;
  • подключение кабелей без пайки (клеммная колодка);
  • автоматическая калибровка “нуля”;
  • упрощенная процедура корректировки нуля и чувствительности (разъем ”Управление”);
  • малые габаритные размеры;
  • высокая степень защиты сигнализаторов по ГОСТ 14254-96;
  • возможность шлейфового соединения приборов;
  • стойкость к воздействию неопределяемых компонентов;
  • наличие входа “Внешняя Авария” для включения в систему пожарно-охранной сигнализации или совместного использования с СОУ1;
  • возможность работы как с низковольтными, так и сетевыми клапанами;
  • наличие функции “тест” для проверки работоспособности исполнительных устройств;
  • возможность подключения к диспетчерскому пульту;
  • “силовые” контакты реле (230В/5А);
  • гарантия 24 месяца (для БСП-6М).


Комплект поставки:

Сигнализатор, комплект ЗИП, техническая документация.
