Бытовые счётчики газа объёмные диафрагменные типа ВК-G 1,6; ВК-G 2,5; ВК-G 4 с правым и левым направлениями потока газа
Область применения:
Счетчики предназначены для измерения объема потребляемого газа (природного, сжиженного, нефтяного и других неагрессивных газов) в квартирах, индивидуальных домах и других сферах коммунального хозяйства.
Принцип работы:
Принцип работы счетчика основан на перемещении подвижных перегородок (диафрагм), расположенных в камерах, при поступлении газа в счетчик. Впуск и выпуск газа, объемный расход которого необходимо измерить, вызывает попеременное движение диафрагм, которые связаны с системой рычагов и редуктором. Редуктор приводит в действие счетный механизм, показания которого отградуированы в м3.
Отличительные особенности:
- Компактность конструкции и современный дизайн
- Наличие конструктивного исполнения как с правым, так и левым направлениями потока газа
- Возможность дополнительного монтажа НЧ генератора IN-Z61 для дистанционной передачи сигнала
- Блокировка отсчетного устройства от обратного хода
- Высокая чувствительность и точность измерения
- Низкие энергетические потери и малая потеря давления
- Нечувствительность к загрязнениям
- Низкий уровень шума
- Высокая коррозийная стойкость применяемых материалов
- Длительный срок службы и высокая надежность
Основные характеристики:
- Диапазон рабочих расходов от 0,016 м3/ч до 6 м3/ч
- Погрешность измерения:
±3 % в диапазоне расходов от Qмин. до 0,1 Qном.
±1,5% в диапазоне расходов от 0,1 Qном. до Qмакс. включительно - Рабочее давление газа до 50 кПа
- Диапазон температур окружающей среды:
Рабочей среды минус 30 °С плюс 50 °С
Окружающей среды минус 40 °С плюс 50 °С - Межповерочный интервал - 10 лет
- Срок службы не менее 24 лет
Техническая документация
- Паспорт на счетчики газа ВК-G(1,6; 2,5; 4); ВК-G(1,6; 2,5; 4)T (скачать >>>)
- Сертификат соответствия ГАЗСЕРТ (скачать >>>)
- Сертификат соответствия (скачать >>>)
- Свидетельство об утверждениии типа СИ (скачать >>>)
- Информация по подключению диафрагменных счётчиков BK-G (T) (скачать >>>)

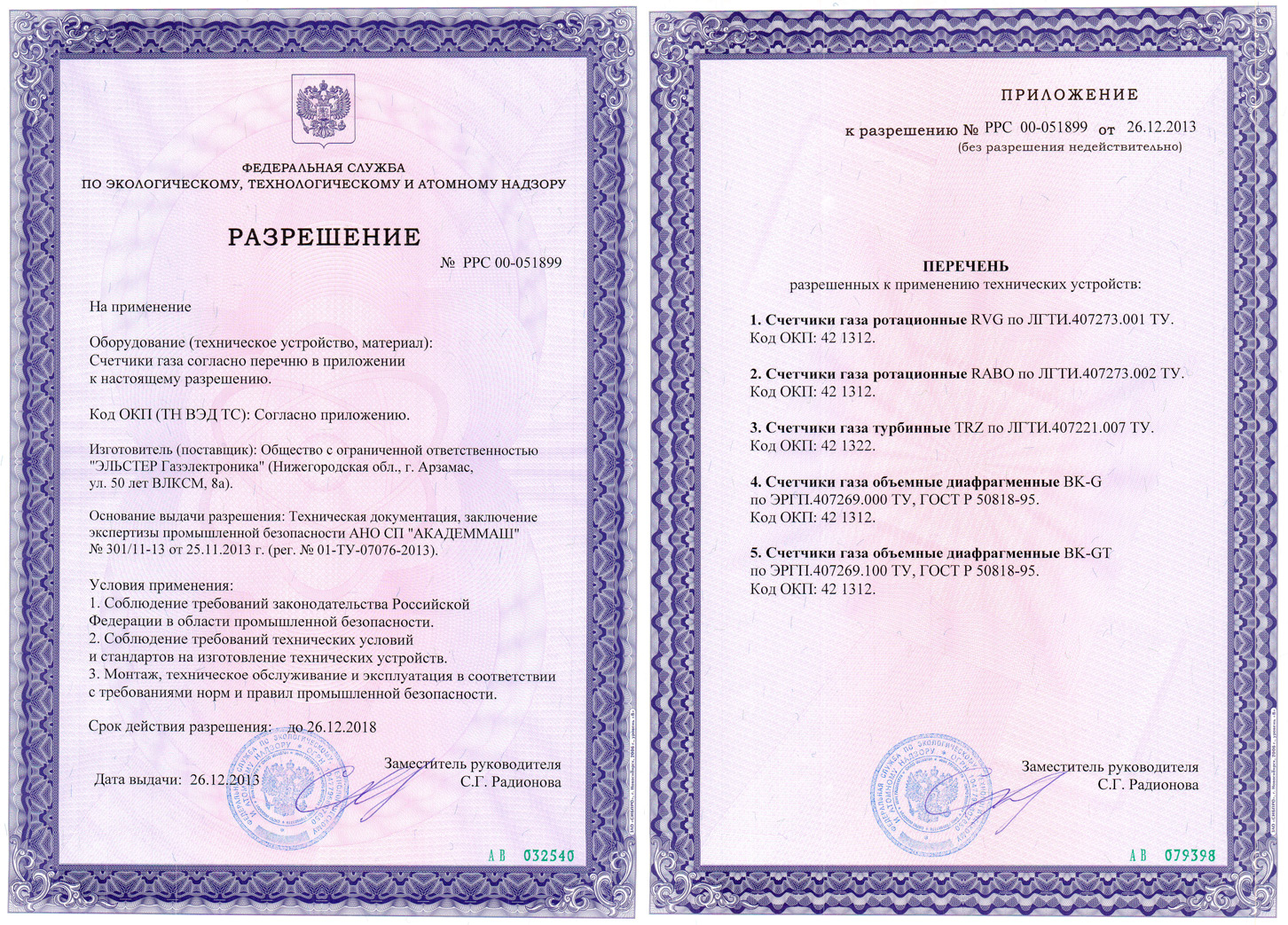

- Разрешение на применение на счетчики газа типа RVG, RABO, TRZ, BK G, BK GT (скачать >>>)
