Система Автономного Контроля Загазованности тип Б (СГК-3)
 |
|
Система предназначена для:
- контроля содержания природного газа и оксида углерода в атмосфере помещений потребителей газа;
- выдачи звуковой и световой сигнализации в случае возникновения в контролируемом помещении концентрации газа, соответствующих сигнальным уровням ПОРОГ 1, ПОРОГ 2;
- контроля состояний датчиков аварийных параметров, состояний технологического оборудования;
- перекрытия трубопровода подачи газа клапаном запорным КЗГЭМ или КПЭГ-М или любой другой клапан;
- управления вытяжным вентилятором;
- выдачи информации о состоянии системы на пульт контрольный ПК 3 или ПК 4;
Область применения: автоматизированные и крышные котельные, жилые дома, коттеджи, квартиры и другие объекты где установлена газопотребляющая аппаратура

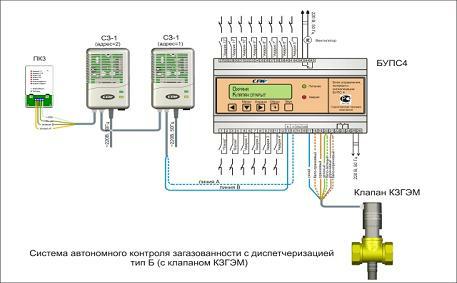

В состав системы входят следующие функциональные блоки:
- Сигнализатор загазованности природным газом СЗ-1 (количество определяется заказчиком);
- Сигнализатор загазованности оксидом углерода СЗ-2 (количество определяется заказчиком);
- Блок управления, питания и сигнализации БУПС ;4
- Клапан запорный КЗГЭМ или КПЭГ (или любой другой клапан по желанию заказчика);
- Пульт контрольный ПК 3 (по желанию заказчика).
| Наименование параметра или характеристики | Значение |
|---|---|
| 1 Напряжение питания переменного тока, В | 220 |
| 2 Частота питающего напряжения, Гц | 50 |
| 3 Потребляемая мощность, ВА, не более | 6 |
|
4 Концентрация природного газа вызывающая срабатывание сигнализатора СЗ-1, %НКПР: Порог 1 Порог 2 |
10 20 |
|
5 Концентрация оксида углерода вызывающая срабатывание сигнализатора СЗ-2, мг/м3: Порог 1 Порог 2 |
20 100 |
| Количество входов для подключения датчиков технологического оборудования, шт | 12 |
| Количество входов для подключения датчиков пожарной сигнализации, шт | 1 |
| Количество входов для подключения датчиков охранной сигнализации, шт | 1 |
| 6 Время прогрева системы, мин, не более | 30 |
| 7 Диапазон рабочих температур сигнализатора, °С | от +5 до +40 |
| 8 Максимальное значение относительной влажности воздуха,(при t = 25°C) % | до 80 |
Комплектация стандартных Систем Автономного Контроля Загазованности (пример).
1) DN 150 НД (СД) (система с диспетчеризацией котельной) включает в себя:
(КЗГЭМ DN 150 НД (СД)) + (СЗ-1) + (СЗ-2) + (БУПС) + (ПК) + (кабели)
2) DN 150 НД (СД) (оксид углерода + природный газ) включает в себя:
(КЗГЭМ DN 150 НД (СД)) + (СЗ-1) + (СЗ-2) + (кабели)
3) DN 150 НД (СД) (природный газ) включает в себя:
(КЗГЭМ DN 150 НД (СД)) + (СЗ-1) + (кабели)
4) DN 150 НД (СД) (оксид углерода) включает в себя:
(КЗГЭМ DN 150 НД (СД)) + (СЗ-2) + (кабели)
