Блок клапанов КМГ
 |
|
Для использования в системах газоснабжения, газогорелочных устройствах и на аналогичном газопотребляющем и газоиспользующем оборудовании. Для управления потоком природного газа и воздуха в качестве запорно-регулирующего органа.
Сертифицированы ГОССТАНДАРТОМ РФ
Разрешены к применению РОСТЕХНАДЗОРОМ РФ
Герметичность затвора по классу А ГОСТ 9544-93
Быстро открывающиеся и быстро закрывающиеся (время менее 1 сек.)
С патрубками для присоединения приборов и импульсных газопроводов (G 1/4") (по заказу)
Высокая степень надежности обусловлена применением электромагнитов со встроенными выпрямителями, деталей из цветных сплавов и нержавеющей стали, антифрикционных молибденсодержащих покрытий трущихся узлов и деталей

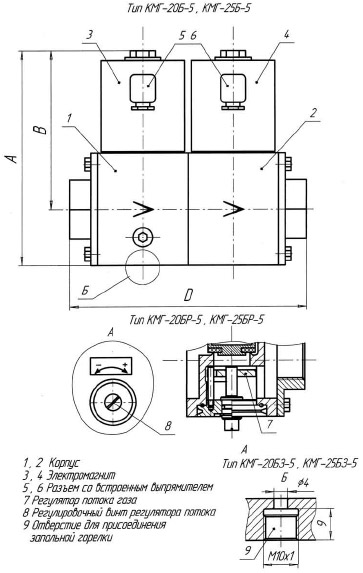

Варианты исполнения
КМГ-20Б, КМГ-25Б - Блок из двух последовательно установленных предохранительных отсечных клапанов, для применения в качестве запорного органа.
КМГ-20БР, КМГ-25БР - Блок из двух последовательно установленных предохранительных отсечных клапанов с ручным регулятором потока газа, для применения в качестве запорно-регулирующего органа. Применение регулятора потока упрощает процесс пусконаладочных работ.
КМГ-20БЗ, КМГ-25БЗ - Блок из двух последовательно установленных предохранительных отсечных клапанов, для применения в качестве запорного органа. В полости между двумя клапанами имеется отверстие для присоединения запальной горелки или других импульсных газовых линий.
Рабочая среда - природный газ по ГОСТ 5542-87 , воздух по ГОСТ 17433-80
Рабочее положение - на горизонтальном трубопроводе электромагнитом вверх с отклонением +/– 15
Диапазон рабочих температур - от – 15 °С до + 60 °С
Напряжение сети электропитания - 220 V +10% – 15% 50 Гц
Степень электрозащиты - IP 65
Время открытия и закрытия - менее 1 сек.
Технические характеристики
|
Тип |
Условный проход, мм |
Присоединение муфтовое |
Рабочее давление, КПа |
Рабочая мощность, ВА |
Размеры, мм |
Масса, кг | |||
|
А |
В |
С ширина |
D | ||||||
|
КМГ-20Б-5 |
20 |
G 3/4 '' |
0 - 5 |
2 х28 |
160 |
155 |
85 |
172 |
4,7 |
|
КМГ-20БР-5 |
20 |
G 3/4 '' |
0 - 5 |
2 х28 |
165 |
155 |
85 |
172 |
4,8 |
|
КМГ-20БЗ-5 |
20 |
G 3/4 '' |
0 - 5 |
2 х28 |
160 |
155 |
85 |
172 |
4,7 |
|
КМГ-25Б-5 |
25 |
G 1'' |
0 - 5 |
2 х28 |
160 |
155 |
85 |
172 |
4,7 |
|
КМГ-25БР-5 |
25 |
G 1'' |
0 - 5 |
2 х28 |
160 |
155 |
85 |
172 |
4,8 |
|
КМГ-25БЗ-5 |
25 |
G 1'' |
0 - 5 |
2 х28 |
160 |
155 |
85 |
172 |
4,7 |
