Клапан КМГ фланцевого исполнения
 |
|
Для использования в системах газоснабжения, газогорелочных устройствах и на аналогичном газопотребляющем и газоиспользующем оборудовании. Для управления потоком природного газа и воздуха в качестве запорно-регулирующего органа.
Сертифицированы ГОССТАНДАРТОМ РФ
Разрешены к применению РОСТЕХНАДЗОРОМ РФ
Герметичность затвора по классу А ГОСТ 9544-93
Быстро открывающиеся и быстро закрывающиеся (время менее 1 сек.)
С патрубками для присоединения приборов и импульсных газопроводов (G 1/4") (по заказу)
Высокая степень надежности обусловлена применением электромагнитов со встроенными выпрямителями, деталей из цветных сплавов и нержавеющей стали, антифрикционных молибденсодержащих покрытий трущихся узлов и деталей
Варианты исполнения
Без индекса - Клапан газовый электромагнитный для применения в качестве запорного органа.
С индексом «Р» - Клапан газовый электромагнитный с ручным регулятором потока газа для применения в качестве запорно-регулирующего органа. Применение регулятора потока упрощает процесс пусконаладочных работ.
Рабочая среда - природный газ по ГОСТ 5542-87 , воздух по ГОСТ 17433-80
Рабочее положение - на горизонтальном трубопроводе электромагнитом вверх с отклонением +/– 15
Диапазон рабочих температур - от – 15 °С до + 60 °С
Напряжение сети электропитания - 220 V +10% – 15% 50 Гц
Степень электрозащиты - IP 65
Время открытия и закрытия - менее 1 сек.
Технические характеристики
|
Тип |
Условный проход, мм |
Рабочее давление, КПа |
Рабочая мощность, ВА |

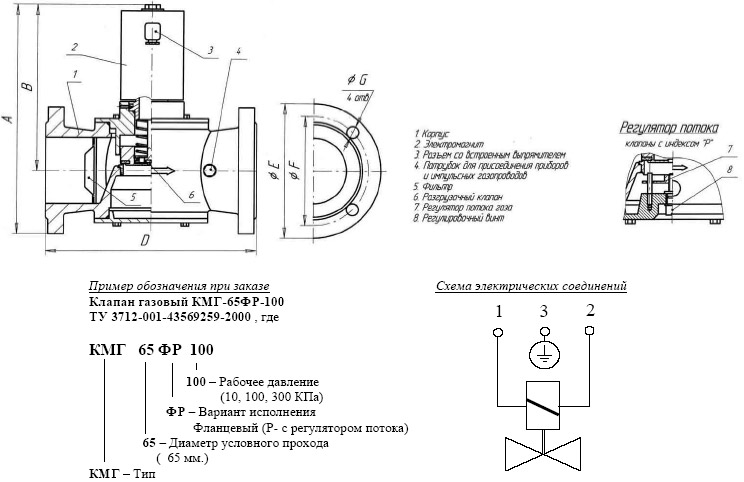

Размеры, мм |
Масса, кг | ||||||
|
A |
B |
C ширина |
D |
E |
F |
G | |||||
|
КМГ-50Ф-10 |
50 |
0 - 10 |
28 |
210 |
135 |
140 |
205 |
140 |
110 |
14 |
5,4 |
|
КМГ-50ФР-10 |
50 |
0 - 10 |
28 |
210 |
135 |
140 |
205 |
140 |
110 |
14 |
5,5 |
|
КМГ-50Ф-100 |
50 |
0 - 100 |
28 |
210 |
135 |
140 |
205 |
140 |
110 |
14 |
5,4 |
|
КМГ-50ФР-100 |
50 |
0 - 100 |
28 |
210 |
135 |
140 |
205 |
140 |
110 |
14 |
5,5 |
|
КМГ-50Ф-300 |
50 |
0 - 300 |
65 |
260 |
135 |
140 |
205 |
140 |
110 |
14 |
6,3 |
|
КМГ-50ФР-300 |
50 |
0 - 300 |
65 |
260 |
135 |
140 |
205 |
140 |
110 |
14 |
6,4 |
|
КМГ-65Ф-10 |
65 |
0 - 10 |
65 |
270 |
196 |
160 |
250 |
160 |
130 |
14 |
8,4 |
|
КМГ-65ФР-10 |
65 |
0 - 10 |
65 |
270 |
196 |
160 |
250 |
160 |
130 |
14 |
8,7 |
|
КМГ-65Ф-100 |
65 |
0 - 100 |
65 |
270 |
196 |
160 |
250 |
160 |
130 |
14 |
8,5 |
|
КМГ-65ФР-100 |
65 |
0 - 100 |
65 |
270 |
196 |
160 |
250 |
160 |
130 |
14 |
8,8 |
|
КМГ-65Ф-300 |
65 |
0 - 300 |
65 |
270 |
196 |
160 |
250 |
160 |
130 |
14 |
8,6 |
|
КМГ-65ФР-300 |
65 |
0 - 300 |
70 |
270 |
196 |
160 |
250 |
160 |
130 |
14 |
8,9 |
|
КМГ-80Ф-10 |
80 |
0 - 10 |
70 |
360 |
260 |
185 |
320 |
185 |
150 |
18 |
12,8 |
|
КМГ-80ФР-10 |
80 |
0 - 10 |
70 |
360 |
260 |
185 |
320 |
185 |
150 |
18 |
13 |
|
КМГ-80Ф-100 |
80 |
0 - 100 |
70 |
360 |
260 |
185 |
320 |
185 |
150 |
18 |
13 |
|
КМГ-80ФР-100 |
80 |
0 - 100 |
70 |
360 |
260 |
185 |
320 |
185 |
150 |
18 |
13,2 |
|
КМГ-80Ф-300 |
80 |
0 - 300 |
70 |
360 |
260 |
185 |
320 |
185 |
150 |
18 |
13,1 |
|
КМГ-80ФР-300 |
80 |
0 - 300 |
70 |
360 |
260 |
185 |
320 |
185 |
150 |
18 |
13,3 |
|
КМГ-100Ф-10 |
100 |
0 - 10 |
70 |
370 |
270 |
205 |
320 |
205 |
170 |
18 |
13 |
|
КМГ-100ФР-10 |
100 |
0 - 10 |
70 |
370 |
270 |
205 |
320 |
205 |
170 |
18 |
13,2 |
|
КМГ-100Ф-100 |
100 |
0 - 100 |
70 |
370 |
270 |
205 |
320 |
205 |
170 |
18 |
13,2 |
|
КМГ-100ФР-100 |
100 |
0 - 100 |
70 |
370 |
270 |
205 |
320 |
205 |
170 |
18 |
13,4 |
|
КМГ-100Ф-300 |
100 |
0 - 300 |
70 |
370 |
270 |
205 |
320 |
205 |
170 |
18 |
13,3 |
|
КМГ-100ФР-300 |
100 |
0 - 300 |
70 |
370 |
270 |
205 |
320 |
205 |
170 |
18 |
13,5 |
