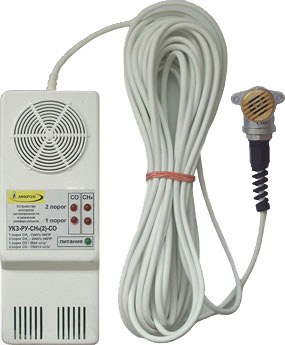

Устройство контроля загазованности УКЗ-РУ-СН4 (2)-СО

Назначение устройства УКЗ-РУ-СН4(2)-СО:
Устройство предназначено для непрерывного автоматического контроля содержания горючего газа (природный газ по ГОСТ 5542 или сжиженный газ по ГОСТ 20448-90) и окиси углерода СО в воздухе помещений потребителей газа, выдачи предаварийного и аварийного сигнала при превышении установленных порогов концентрации окиси углерода на внешние исполнительные устройства. Устройство относится к стационарным, непрерывного действия, со световой и звуковой сигнализацией, с двумя фиксированными порогами срабатывания, с конвекционной подачей контролируемой среды.

Описание работы устройства УКЗ-РУ-СН4(2)-СО:
Схема устройства УКЗ-РУ-СН4(2)-СО разработана на программируемом микропроцессоре, в функцию которого входит обработка выходного сигнала сенсоров, выработка управляющих напряжений для работы сенсоров, температурная компенсация и выдача сигналов звуковой, световой сигнализации, а также выдача сигналов на блоки силовых ключей.
На время прогрева сенсоров в устройстве предусмотрена задержка на три минуты.
При поломке сенсоров автоматически выдается световой и звуковой сигнал.
При достижении концентрации природного газа в контролируемом помещении значения, соответствующего 1-му порогу срабатывания по природному газу устройства УКЗ-РУ-СН4(2)-СО, а также при поступлении на вход "Порог 1" сигнала от внешнего источника - дубля, срабатывает звуковая, световая сигнализация "Порог 1 - СН4", и вырабатывается сигнал предаварийной ситуации для внешнего исполнительного устройства.
При достижении концентрации природного газа в контролируемом помещении значения, соответствующего 2-му порогу срабатывания по природному газу устройства УКЗ-РУ-СН4(2)-СО, а также при поступлении на вход "Порог 2" сигнала от внешнего источника - дубля, срабатывает звуковая, световая сигнализация "Порог 2 - СН4", и вырабатывается сигнал аварийной ситуации для внешнего исполнительного устройства в зависимости от варианта исполнения.
При концентрации окиси углерода на уровне 20 мг/м3 включается световая сигнализация первого порога срабатывания по окиси углерода устройства УКЗ-РУ-СН4(2)-СО с частотой 1Гц, звуковой сигнал и внешнее исполнительное устройство.
При увеличении концентрации окиси углерода до уровня 100 мг/м3 включается звуковая, световая сигнализация первого порога срабатывания по окиси углерода устройства УКЗ-РУ-СН4(2)-СО с частотой 4Гц, а так же световая сигнализация второго порога срабатывания.

Применение устройства УКЗ-РУ-СН4(2)-СО:
Устройство соответствует ГОСТ 13320-81, ГОСТ 12.2.007.0-75 и может использоваться в невзрывоопасных зонах согласно требованиям ПУЭ и другим директивным документам, регламентирующим применение электрооборудования в невзрывоопасных зонах. Устройство может работать самостоятельно как сигнализатор, так и совместно с внешними исполнительными устройствами, в качестве которых могут быть использованы клапана КЗГУИ, КПЭГ, ПКН, КЗГЭМ разных размеров условного прохода, вентиляторы, лампы накаливания, диспетчерские пульты, звуковые оповещатели и др.

Условия эксплуатации устройства УКЗ-РУ-СН4(2)-СО:
Температура окружающей среды от +1 до +50 °С;
Относительная влажность воздуха до 80% при температуре +25 °С;
Атмосферное давление от 84 до 106,7 кПа;

Особенности устройства УКЗ-РУ-СН4(2)-СО:
В устройстве УКЗ-РУ-СН4(2)-СО применяется новый тип сенсоров японской фирмы FIGARO. Сенсор на угарный газ имеет слой полупроводникового металла и использует импульсный метод нагрева. Сенсор на природный газ имеет слой полупроводникового металла. Элементы сенсоров миниатюрный и имеют низкое потребление мощности. Устройство имеет высокую избирательность на угарный газ и природный газ вместе с улучшенной зависимостью от влажности и температуры и низкую чувствительность к спиртовым парам и различным газам. Как устройство так и применяемые в нем сенсоры имеют достаточно большой срок службы до 10 лет без каких либо мер профилактики.

Технические характеристики устройства УКЗ-РУ-СН4(2)-СО

Параметр

Значение

Напряжение питания переменного тока частотой 50(±1) Гц, В

220±22

Потребляемая мощность, ВА, не более

8

Пороги срабатывания устройства на природный газ, %НКПР
• "Порог 1"
• "Порог 2"


10
20

Пороги срабатывания устройства на окись углерода, мг/м3
• "Порог 1"
• "Порог 2"


20
100

Предел допускаемой основной абсолютной погрешности срабатывания
устройства на природный газ, %НКПР

±5

Пределы допускаемой основной абсолютной погрешности срабатывания
устройства на окись углерода, мг/м3
• "Порог 1"
• "Порог 2"



±5
±10

Время прогрева устройства, мин

10

Время срабатывания устройства, с, не более
• по природному газу
• по окиси углерода


10
180

Время задержки выдачи электрического сигнала, по второму порогу срабатывания,
на внешнее исполнительное устройство при отключении напряжения питания
(для первого и четвертого варианта исполнения), с

90-120

Напряжение сигнала предаварийной ситуации, выдаваемое устройством,
на внешние исполнительные устройства, В

220±22

Напряжение сигнала аварийной ситуации, выдаваемое устройством
на внешние исполнительные устройства, В
• Вариант 1 (импульсный режим)
• Вариант 2 (импульсный режим)
• Вариант 3 (непрерывный режим)
• Вариант 4 (сухой контакт)



30-50
220±22
220±22 (0)
да

Габаритные размеры устройства, мм, не более

корпус 200x80x50
выносной датчик
70х45х51

Масса устройства, кг, не более

1,1
