Система САКЗ-МК-2 (природный газ и оксид углерода)

Система САКЗ-МК-2 (природный газ и оксид углерода)

ТУ 4215-004-96941919-2007

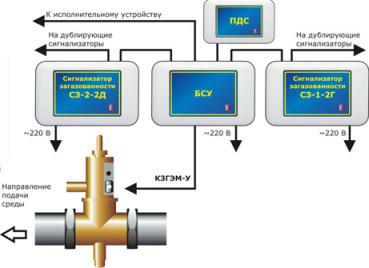

Система САКЗ-МК-2 состоит из сигнализатора СЗ-1, СЗ-2, БСУ и клапана КЗГЭМ-У (от d=15 мм. до d=150 мм.), в комплект входит соединительный кабель 10 м. с распаянными разъемами.

Система автоматического контроля загазованности САКЗ-МК-2 предназначена для:
1) контроля содержания природного газа концентрации оксида углерода в воздухе помещений потребителей газа;
2) выдачи световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентраций газа, соответствующих сигнальным уровням "Порог" или "1 Порог" и "2 Порог";
3) перекрытия трубопровода подачи газа клапаном при аварийной ситуации и управления исполнительным устройством.

Для охвата больших площадей помещения в данной системе имеется возможность неограниченного подключения дополнительных сигнализаторов СЗ-1 и СЗ-2.

Подключение дополнительных сигнализаторов происходит через кабель, длина которого не должна превышать 50 м. Подключение сигнализаторов к пульту диспетчера ПДС происходит через кабель, длина которого не должна превышать 500 м.

Основные технические данные системы САКЗ-МК-2

Наименование параметра или характеристики

САКЗ-МК-2-2

Напряжение питания переменного тока частотой 50±1 Гц, В

220 +22/-33

Потребляемая мощность, ВА, не более

30

Концентрация природного газа, вызывающая срабатывание сигнализатора, % НКПР:
а) "Порог"
б) "Порог 1"
в) "Порог 2"



-
10 ± 5
20 ± 5

Концентрация оксида углерода (СО), вызывающая срабатывание сигнализатора, мг/м 3:
а) "Порог 1"
б) "Порог 2"



20 ± 5
100 ± 25

Время установления рабочего режима системы, мин:
а) по природному газу
б) по оксиду углерода


5
60

Время срабатывания системы, не более:
а) при достижении сигнальной концентрации природного газа, с
б) при достижении сигнальной концентрации оксида углерода, мин


15
3

Паспорт на систему автоматического контроля загазованности САКЗ-МК-2(227 Кб, pdf) - Скачать!

Руководство по эксплуатации на систему автоматического контроля загазованности САКЗ-МК-2(546 Кб, pdf) - Скачать!

Инструкция по монтажу системы автоматического контроля загазованности САКЗ-МК-2(380 Кб, pdf) - Скачать!
