Измерительный комплекс КИ-СТГ

См. также: ЦЕНЫ на КИ-СТГ Вся продукция ООО ЭПО "Сигнал"

Назначение: Комплексы предназначены для измерения объёма и объемного расхода природного газа в рабочих условиях и автоматического приведения измеренного объема газа к стандартным условиям в зависимости от давления, температуры и коэффициента сжимаемости. Комплексы могут применяться при автоматизированном контроле и учете потребления газа на газораспределительных станциях, газораспределительных пунктах, котельных, промышленных предприятиях и других узлах учета газа.

Принцип действия комплекса основан на преобразовании корректором электрических сигналов, поступающих от измерительных преобразователей температуры, давления и объемного расхода газа, в информацию об измеряемых параметрах с последующим вычислением объема газа при рабочих условиях, величин объемного расхода и объема газа, приведенных к стандартным условиям на основании известных зависимостей.

Комплекс состоит из серийно выпускаемых средств измерений, внесенных в Госреестр России и объединенных в средство измерений, отвечающее единым требованиям:

счетчики газа

• счетчик газа турбинный СТГ;
• счетчик газа ротационный РСГ СИГНАЛ;
• счетчик газа мембранный фирмы «Itron GmbH»;
• счетчик газа диафрагменный фирмы .«ELSTER GmbH»;

корректоры объема газа

• блок коррекции объема газа измерительно-вычислительный БК;
• датчик комплексный с вычислителем расхода «ГиперФлоу-3Пм»;
• корректор объёма газа ЕК (ЕК270);
• корректор объёма газа ELCOR (microELCOR-2, ELCOR-2 и другие варианты исполнения); - корректор объема газа SEVC-D (Corus);
• корректор объема газа ТС(ТС220);
• корректор объема газа «Суперфлоу 23»;
• вычислитель количества газа ВКГ (ВКГ-2, ВКГ-3Т);
• корректор СПГ (СПГ-741, СПГ-761)

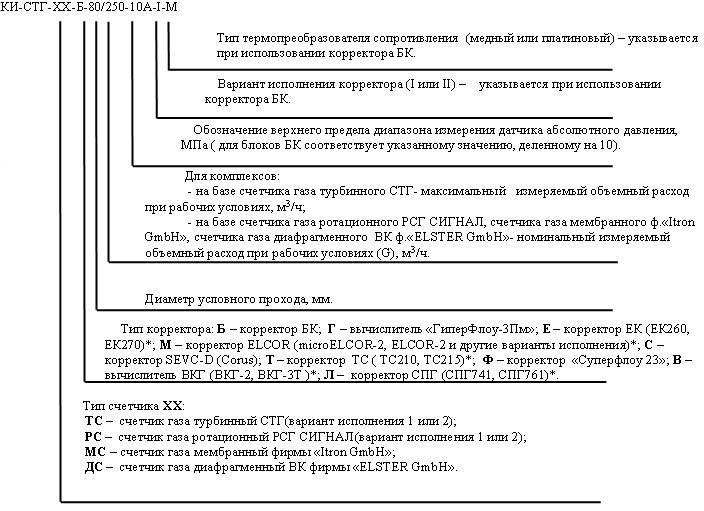

Комплексы имеют несколько модификаций в зависимости от модификации счетчика газа и типа корректора, отличаются друг от друга габаритными и присоединительными размерами. Условное обозначение комплекса:

Наименование параметра	Диапазон параметра
	КИ-СТГ-ХХ-Б			КИ-СТГ-ХХ-Г		КИ-СТГ-ХХ-Е
Измеряемая среда	Природный  газ по  ГОСТ 5542
Диаметр условного прохода, Ду, мм *	от 50 до 150 - на базе  счетчика газа турбинного СТГ, от 40 до 100 - на базе  счетчика газа ротационного РСГ СИГНАЛ, от 32 до 80   - на базе счетчика газа мембранного фирмы «Itron GmbH», от 32 до100- на базе счетчика газа диафрагменного фирмы «ELSTER GmbH».
Максимальный расход, Qmax., м3/ч*	от 100 до 1600 - на базе счетчика газа турбинного СТГ, от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 16 до 160 - на базе счетчика газа мембранного фирмы. «Itron GmbH», от 16 до 160-на базе счетчика газа диафрагменного фирмы «ELSTER GmbH».
Рабочие диапазоны измерения абсолютного давления, МПа	от 0,1 до 0,16 от 0,1 до 0,25 от 0,1 до 0,4 от 0,15 до 0,6 от 0,25 до 1 (от 0,1 до 1)** от 0,4 до 1,6 (от 0,16 до 1,6)**			от 0,05 до 0,25 от 0,05 до 0,6 от 0,05 до 1,7		от 0,08 до 0,2 от 0,1 до 0,5 от 0,15 до 0,75 от 0,2 до 1 от 0,4 до 1,7
Пределы основной допускаемой  относительной погрешности при определении объема газа, приведенного к стандартным условиям, δV, %	на базе счетчика газа турбинного СТГ			вариант исполнения 1	от  Qmin  до  0,1 Qmax   ±2,5 от  0,1 Qmax   до  Qmax  ±1,5
				вариант исполнения 2	от  Qmin  до  0,2 Qmax   ±2,5 от  0,2 Qmax   до  Qmax  ±1,5
	на базе счетчика газа ротационного РСГ СИГНАЛ			вариант исполнения 1	от  Qmin до  0,05 Qmax ±2,5 от 0,05 Qmax   до Qmax  ±1,5
				Вариант исполнения 2	от  Qmin до  0,1 Qmax    ±2,5 от 0,1 Qmax   до Qmax    ±1,5
	на базе счетчика газа мембранного фирмы «Itron GmbH»				от  Qmin  до 0,1Qnom     ±3,5 от 0,1Qnom   до  Qmax    ±2
	на базе счетчика газа диафрагменного фирмы «ELSTER GmbH».				от  Qmin  до 0,1Qnom     ±3,5 от 0,1Qnom   до  Qmax    ±2
Емкость индикаторного устройства: а) при измерении рабочего объема, м3 б) при измерении объема, приведенного к стандартным условиям, м3	9999999   9999999		-   999999			999999999,99   999999999,99
Количество газа, соответствующее 1 импульсу магнитного  датчика,  м3/имп. *	на базе счетчика газа турбинного СТГ: 0,1;  1,0 на базе счетчика газа  ротационного РСГ СИГНАЛ: 0,1; 1,0 на базе счетчика газа мембранного фирмы «Itron GmbH»: 0,1 на базе счетчика газа диафрагменного фирмы.«ELSTER GmbH»: 0,1
Условия эксплуатации:
Температура окружающего воздуха, 0С:	от минус 30 до плюс 50 °С	от минус 30 до плюс 50 °С					от минус 30 до плюс 55 °С
Атмосферное давление, кПа	от 84 до 106,7
Относительная влажностьокружающего воздуха, %	от 30 до 80
Средний срок службы, не менее,  лет	12	10					12

Примечания:
1 * Диаметр условного прохода, максимальный расход, количество газа, соответствующее 1 импульсу магнитного датчика - в зависимости от модификации применяемых счетчиков газа.
2 ** Рабочие диапазоны измерения давления комплексов с блоками коррекции БК варианта исполнения I

Диапазон расходов	Q мин £ Q < 0,2Q макс	0,2 Q макс £ Q £ Q макс
Пределы допускаемой основной относительной погрешности при определении объема газа, приведенного к стандартным условиям, dV, %	±2,5	±1,5

Таблица масс и габаритных размеров

Монтаж комплекса на трубопровод

Комплексы устанавливать на участке газопровода цилиндрической формы. Диаметры прямых участков измерительных трубопроводов до и после комплекса должны соответствовать ниже приведенной таблице, а длины составлять 2Ду до счетчика и 1Ду после него.

Диаметр условного прохода, Ду, мм	Внутренний диаметр газопровода, D, мм
	минимальный	максимальный
50	50	55
80	77	83
100	98	107
150	149	160

 Если внутренний диаметр входного трубопровода лежит вне данных значений, рекомендуется ответный фланец к счетчику приваривать с использованием переходного конуса. Конусность сопряжения должна находиться в следующих пределах:

0 < (D2 - D1) / Lк << 0,4
где
D2 и D1 - диаметры отверстия конусного переходника со счетчиком и газопроводом (D2 > D1);
Lк - длина переходника.

При установке комплекса рекомендуется применять:

• фланцы по ГОСТ 12820;
• прокладки уплотнительные из паронита ПМБ ГОСТ 481;
• болты ГОСТ 7798;
• гайки ГОСТ 5915.

В газопроводах с давлением до 1,6 МПа рекомендуется схема установки, приведенная на рисунке. Наличие вентиля 2 является обязательным. Он позволяет отключить счетчик в случае его повреждения, облегчает ввод счетчика в эксплуатацию в протяженных или сложных газопроводах. При отсутствии байпаса допускается вместо счетчика использовать проставку.

1 - газопровод; 2, 4 - краны до и после счетчика;
3 - счетчик; 5 - байпас; 6 - кран байпаса;
7 - два погружных кармана с заглушками под гильзы датчика температуры корректора объема газа и образцового термометра.

Пуск комплекса

До начала пуска комплекса все вентили на газопроводе должны быть закрыты.
Вначале с помощью вентиля 2 очень медленно увеличивайте давление на счетчике. Рост давления не должен превышать 0,3 кгс/см².
Когда давление до счетчика установится равным давлению в подводящем трубопроводе, начинайте очень медленно открывать вентиль 4 до начала вращения турбины счетчика, которое можно определить по вращению последнего ролика на панели отсчетного устройства счетчика. Затем плавно откройте вентиль до конца.

Документация

Сертификат на средство измерения - Скачать

Сертификат соответствия - Скачать

Разрешение Ростехнадзора - Скачать

Методика поверки - Скачать

Руководство по эксплуатации КИ-СТГ - Скачать
