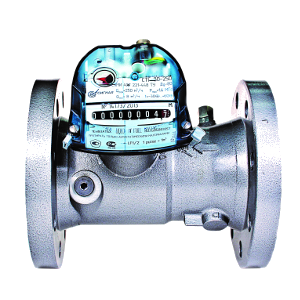

Счетчики газа СТГ турбинные
 |
|
Назначение: счетчики СТГ предназначены для измерения объёма природного газа и других неагрессивных сухих газов в газораспределительных станциях, газорегуляторных пунктах, котельных и т.д. с целью его коммерческого учета при давлении до 1,6 МПа.
|
Наименование параметра или размера |
Значение величины или параметр |
| Измеряемая среда | Природный газ по ГОСТ 5542, свободный нефтяной газ по ГОСТ Р 8.615, азот, воздух и другие неагрессивные, чистые, сухие газы |
| Максимальное давление, МПа (кгс/см²) | 1,6 (16) |
| Температура измеряемой среды, °С | от минус 40 до плюс 60 |
|
Пределы допускаемой относительной погрешности, %, - в диапазоне расходов от Q min. до 0,1 Qmax; |
|
| Межповерочный интервал | 6 лет |
|
Наименование счетчика |
Ду, мм |
Максимальный расход, м3/ч |
Диапазон расхода Qmax/Qmin |
|
СТГ-50-100 |
50 |
100 |
1:10 |
|
СТГ-80-160 |
80 |
160 |
1:20 |
|
СТГ-80-250 |
80 |
250 |
1:30 |
|
СТГ-80-400 |
80 |
400 |
1:30 |
|
СТГ-100-250 |
100 |
250 |
1:20 |
|
СТГ-100-400 |
100 |
400 |
1:30 |
|
СТГ-100-650 |
100 |
650 |
1:30 |
|
СТГ-150-650 |
150 |
650 |
1:20 |
|
СТГ-150-1000 |
150 |
1000 |
1:30 |
|
СТГ-150-1600 |
150 |
1600 |
1:30 |
|
Наименование счетчика |
Масса, кг |

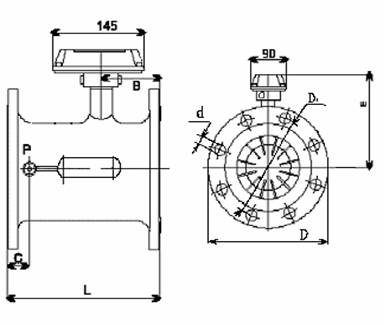

Размеры, мм | ||||||
|
L |
B |
C |
E |
D |
D1 |
d | ||
|
СТГ-50-100 |
3,9 |
150 |
60 |
45 |
172 |
165 |
125 |
18 |
|
СТГ-80-160 |
7 |
240 |
100 |
60 |
163 |
200 |
160 |
18 |
|
СТГ-80-250 |
7 | |||||||
|
СТГ-80-400 |
7,1 | |||||||
|
СТГ-100-250 |
14,7 (25,2) |
300 |
125 |
85 |
177 |
220 |
180 |
18 |
|
СТГ-100-400 |
14,7 (25,2) | |||||||
|
СТГ-100-650 |
15 (26) | |||||||
|
СТГ-150-650 |
25,7 (49,1) |
450 |
185 |
125 |
202 |
285 |
241 |
22 |
|
СТГ-150-1000 |
25,7 (49,1) | |||||||
|
СТГ-150-1600 |
26,2 (50) | |||||||

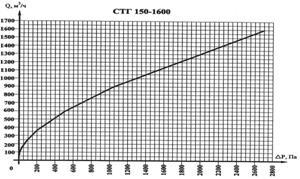

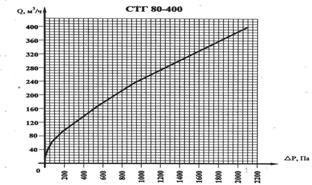

Графики потери давления

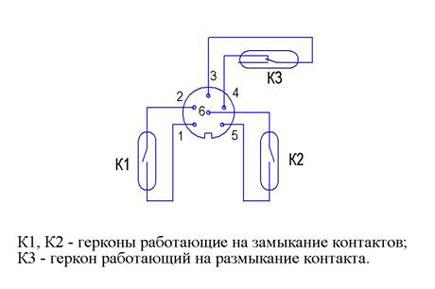

Схема распайки герконов магнитного датчика с вилкой разъема Binder
Контакты 1 и 2 - для подключения основного геркона регистрации импульсов со счетчика.
Контакты 3 и 4 - для подключения геркона, регистрирующего несанкционированное воздействия магнитным полем на работу герконов регистрации импульсов и обрыв кабеля геркона.
Контакты 5 и 6 - для подключения второго геркона регистрации импульсов со счетчика.
Монтаж счетчика на трубопровод
Счетчики устанавливать на участке газопровода цилиндрической формы. Диаметры прямых участков измерительных трубопроводов до и после счётчика должны соответствовать ниже приведенной таблице, а длины составлять 2Ду до счетчика и 1Ду после него.
|
Диаметр условного прохода, Ду, мм |
Внутренний диаметр газопровода, D, мм | |
|
минимальный |
максимальный | |
|
50 |
50 |
55 |
|
80 |
77 |
83 |
|
100 |
98 |
107 |
|
150 |
149 |
160 |
Если внутренний диаметр входного трубопровода лежит вне данных значений, рекомендуется ответный фланец к счетчику приваривать с использованием переходного конуса. Конусность сопряжения должна находиться в следующих пределах:
0 < (D2 - D1) / Lк << 0,4.
где
D2 и D1 - диаметры отверстия конусного переходника со счетчиком и газопроводом (D2 > D1);
Lк - длина переходника.
При установке счетчика рекомендуется применять:
-
фланцы по ГОСТ 12820;
-
прокладки уплотнительные из паронита ПМБ ГОСТ 481;
-
болты ГОСТ 7798;
-
гайки ГОСТ 5915.
В газопроводах с давлением до 1,6 МПа рекомендуется схема установки, приведенная на рисунке. Наличие вентиля 2 является обязательным. Он позволяет отключить счетчик в случае его повреждения, облегчает ввод счетчика в эксплуатацию в протяженных или сложных газопроводах. При отсутствии байпаса допускается вместо счетчика использовать проставку.
Рекомендуемая схема установки
Турбинные счётчики газа СТГ
1 - газопровод; 2, 4 - краны до и после счетчика;
3 - счетчик; 5 - байпас; 6 - кран байпаса;
7 - два погружных кармана с заглушками под гильзы датчика температуры корректора объема газа и образцового термометра.
Пуск счетчика СТГ
До начала пуска счетчика все вентили на газопроводе должны быть закрыты.
Вначале с помощью вентиля 2 очень медленно увеличивайте давление на счетчике. Рост давления не должен превышать 0,3 кгс/смІ.
Когда давление до счетчика установится равным давлению в подводящем трубопроводе, начинайте очень медленно открывать вентиль 4 до начала вращения турбины счетчика, которое можно определить по вращению последнего ролика на панели отсчетного устройства счетчика. Затем плавно откройте вентиль до конца.
